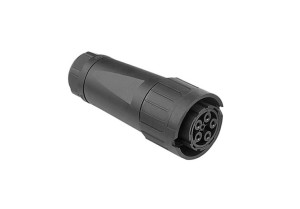

C016 20E004 801 2

Zu einer vollständigen Lösung werden die folgenden Komponenten benötigt:

• Kabelsteckverbinder und Gegenstück des gegenteiligen Geschlechts (Dose/Geräteteil)

• abhängig von der Anwendung: Schutzdeckel

Bei Crimp-Ausführungen müssen die Crimpkontakte und das Crimpwerkzeug separat dazu bestellt werden. Dazu kann entweder eine Handcrimpzange bestehend aus drei Komponenten oder eine komplette Servicecrimpzange bestellt werden.

Dank dem Schutzleiterkontakt (PE) und repräsentativer VDE und CSA Freigabe können eco|mate C16 Stecksysteme auch als Steckvorrichtungen eingesetzt werden. Im Vergleich zu Steckverbindungen ermöglicht das das Stecken und Ziehen unter Last. Für die Freigaben wurden die Polbilder 8+PE; 14+PE; 17+PE; 12+3+PE (Größe 1) und 5+PE; 12+PE;14+PE; 19+PE (Größe 2) geprüft. Für weitere Informationen kontaktieren Sie uns gerne.

Das Portfolio beinhaltet standardmäßig keine Lösungen zur direkten Leiterplatten-Anbindung. Unsere fliegende Konfektionen mit Platinenstecker erlauben alternativ Flexibiltät und Fehlertoleranz. Teilen Sie uns gerne Ihre Anfoderungen mit!

Aufgrund des Kunststoffgehäuses kann das Schirmgeflecht des Kabels nicht über das Steckergehäuse übertragen werden. Ist eine Schirmung gefordert verweisen wir z.B. auf Metall Steckverbinder der eco|mate RM Serie. Erlaubt es die Anwendung und sind die Anforderungen an die Schirmdämpfung im Bereich der Steckverbindung nur gering ist es möglich den Schirm auch über einen der Kontakte zu übertragen.

Durch Umwelteinflüsse kommt es häufig zur Oxidation an der Oberfläche von silber-beschichteten Kontakten, welche sich durch eine dunkle Färbung zeigt. Die Oxidschicht hat keine Auswirkung auf die Funktionalität und wird beim Stecken automatisch abgerieben. In Benutzung brennt die Oxidschicht gewöhnlich bei einer Belastung > 24V bzw. 200-300mA durch. Fließen kleinere Ströme empfehlen wir gold-beschichtete Kontakte um den Übergangswiderstand langfristig gering zu halten.

C16 Steckverbinder können in mehreren Stellung mechanisch kodiert werden. Mit den Tools FH 0000 016 (Gehäusebaugröße 1) oder FH 0002 016 (Gehäusebaugröße 2) kann der Anwender Kodierungen selbst realisieren. Bei entsprechenden Abnahmemengen liefern wir vorab kodierte Steckverbinder bereits ab Werk. Weitere Informationen finden Sie in den C16 Aufbauanleitungen.

Die interne Kabelklemme stellt ein weiteres Sicherheitsfeature dar und verhindert, dass die Litzen bei sehr hoher Zugkraft ausgezogen werden können oder die Crimpverbindung beschädigt wird. Wir liefern die Steckverbinder sowohl mit (längeres Gehäuse) als auch ohne interne Klemme (kürzeres Gehäuse).

Die verwendeten Polyamidtypen sind für Außenanwendungen bestens geeignet. Durch die Verwendung von Ruß als Pigment wird die UV-Beständigkeit verbessert, so dass eine Belastung für Zeiträume von weit über fünf Jahren erreicht werden kann. Durch die verstärkenden Glasfasern kann es du einer minimalen Oberflächenerosion kommen, welche aber vernachlässigt werden kann. Die Funktionalität der Stecksysteme bleibt vollständig erhalten. Die verwendeten Materialien des Gehäuses besitzen eine f1-Listung.
