motion|grade - M23 Hybrid

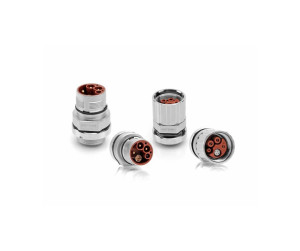

motion|grade M23 Hybrid Rundsteckverbinder bieten zwei Lösungen für die kombinierte Signal- und Leistungsübertragung inklusive Datenschnittstelle durch ein Quadrax Ethernet Element. Die Metallsteckverbinder mit 360° Schirmung zeichnen sich durch ihre Robustheit und hohe Vibrationsfestigkeit aus.
Produkteigenschaften:
Wasserdichtigkeit nach Schutzklasse IP67 (min. 30min/1m) verriegelt
8-pol Hybrid mit M23 Schraubverriegelung gemäß Marktstandard
15-pol Hybrid mit Schnellverschluss "Checkmate"
Metallgehäuse mit optimaler 360° Schirmung
Kombinierte Daten-, Signal- und Leistungsübertragung
Datenübertragungsrate bis CAT5 (100 Mbit/s)
Stromübertragung bis 30A bei 630V AC/DC
Gedrehte Kontakte mit Anschlussquerschnitt 0,10-2,5mm² / AWG 28-14
Qualifiziert gemäß ECBT2 UL / Zertifikatsnummer E224856
Motion|grade ist hervorragend geeignet für die Drehgeberrückführung bei Servoantrieben bzw. Elektromotoren, findet aber auch im Bereich Industrie-Automation, Heavy Equipment und Erneuerbare Energien Anwendung.
Häufig gestellte Fragen (FAQs)
Für eine vollständige Stückliste werden die folgenden Produkte benötigt:
Kabelsteckverbinder und Gegenstück des gegenteiligen Geschlechts (Kupplung/Geräteteil)
Crimpkontakte
Handcrimpwerkzeug oder pneumatisches Werkzeug
Haben Sie spezielle Anforderungen zwecks Anzahl der Kabelausgänge oder deren Durchmesser prüfen wir gerne die Realisierung einer Sonderversion auf Basis des Kabel-Datenblattes.
Standardweise kommen unsere motion|grade Steckverbinder mit silberfarbenem Metallgehäuse. Alternativ prüfen wir bei entsprechenden Abnahmemengen eine farbliche Anpassung der verschiedenen Komponenten in der gewünschten Farbe.
Unsere motion|grade Steckverbinder sind mit der Schutzklasse IP67 freigegeben und damit wasserdicht. Die Anforderung 30min bei 1m Wassertiefe ist hierbei nur eine Mindestanforderung. Auf Wunsch prüfen wir die Dichtigkeit auf spezielle Wassertiefen und Verweildauern.
