Excel|mate PT

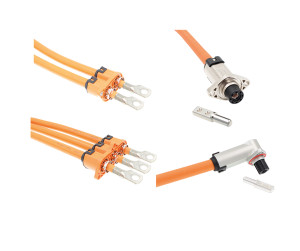

Die Excel|mate PT Serie bietet Ihnen geschirmte Wanddurchführungen in den verschiedensten Varianten.
Die leichten Wanddurchführungen aus Kunststoff der Serie HVPT sind für bis zu 3 Pole und Leiterquerschnitte von 25-70mm² erhältlich.
Die robuste HVPC Serie besitzt hingegen ein Gehäuse aus Metall und einen 8mm Radsok Buchsenkontakt für den Anschluss an 35-50mm² Leitungen. In Kombination mit dem dazugehörigen Stiftkontakt mit Anschlussmöglichkeit an die Busbarschiene wird der HVPC zur steckbaren Wanddurchführung.
Die Excel|mate PT Serie gewährleistet eine 360° Schirmung auf die komplette Länge vom Kabelende bis zum Gerät. Beide Wanddurchführungen bieten eine Bemessungsspannung von 1.000 V und eine Dichtigkeit gemäß IP67/IP69 K.
Produktkatalog Excel|mate PT - Steckverbinder mit Hochspannungs-Sicherheitsverschluss (Seite 94)
Frequently Asked Questions
HVIL (High Voltage Interlock) ist eine Sicherheitsfunktion von Hybrid- und reinen Elektrofahrzeugen, die Personen während der Montage, Reparatur, Wartung und Nutzung eines Fahrzeugs schützt. Das HVIL-System dient dem Schutz aller Personen, die während des gesamten Lebenszyklus eines Elektrofahrzeugs mit Hochspannungskomponenten in Berührung kommen könnten.
HVIL fungiert als eine Art Schutzschalter, der dem Fahrer eine Warn- oder Fehlermeldung sendet, wenn sich eine Hochspannungsverbindung während des Betriebs des Fahrzeugs lockert, trennt oder beschädigt wird. HVIL trägt außerdem dazu bei, den Fahrer und die Insassen eines Fahrzeugs im Falle eines Unfalls zu schützen. Die EV-Steckverbinder von Amphenol Tuchel Industrial können mit oder ohne HVIL bestellt werden.
Die mechanische Kodierung von Steckverbindern ist ein Verfahren, mit dem sichergestellt wird, dass Steckverbinder nur auf eine bestimmte Art und Weise miteinander verbunden werden können. Dies ist insbesondere in Anwendungen wichtig, in denen mehrere Steckverbinder mit unterschiedlichen Funktionen oder Anschlüssen zum Einsatz kommen, um Verwechslungen oder falsche Verbindungen zu vermeiden.
Die Vorteile der mechanischen Kodierung sind vielfältig. Sie verringert das Risiko von Fehlanschlüssen, minimiert die Wahrscheinlichkeit von Geräteschäden aufgrund falscher Anschlüsse und verbessert die allgemeine Zuverlässigkeit des Systems. Bei Amphenol Tuchel Industrial sind die EV-Steckverbinder (mit Ausnahme der MSD-Serie) mechanisch kodiert.
