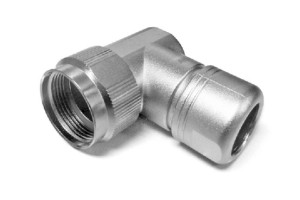

RT0B-14CG-S2

Zu einer vollständigen Lösung werden die folgenden Komponenten benötigt:

• Kabelsteckverbinder und Geräteteil des gegenteiligen Geschlechts

• Endhülse

• Bei Flanschgeräteteilen: Flanschdichtung

• Bei Endcap-Versionen: Blindstopfen, wenn nötig

• Abhängig von der Anwendung: Schutzkappe

• Crimpkontakte

• Handcrimpwerkzeug oder pneumatisches Werkzeug

Das eco|mate RM Portfolio enthält keine klassischen Kupplungssteckverbinder. Diese lassen jedoch realisieren, indem man eines der Geräteteile mit einer Endhülse ausstattet. Dafür ist ein Gewinde auf der Rückseite vorgesehen. Die Geräteteile ohne Flansch (Teilenummer beginnend mit "RT07..") eignen sich für eine Kabel-Kabel Verbindung am besten.

An der Rückseite der Geräteteile befindet sich ein Gewinde. Auf dieses lassen sich die Standard Endhülsen aufschrauben und damit eine Wanddurchführung realisieren. Voraussetzung für eine Dichtigkeit gemäß IP67/IP69K ist der O-Ring der sich standardmäßig am Geräteteil befindet.

Eco|mate RM Geräteteile können mit 180° Tauchlötkontakten in zwei Längenvarianten bestückt werden. Das Platinen-Layout stellen wir gerne auf Anfrage bereit. Unsere fliegende Konfektionen mit Platinenstecker erlauben alternativ mehr Flexibiltät und Fehlertoleranz.

Bis 2023 wurden primär Backshells mit Schirmanschluss mittels Schirmring angeboten (Endung der Teilenummer "-S1"). Durch einfachere Konfektionierung wurde nun eine Verison mit Schirmclip ergänzt, diese wird zukünftig aktiv vermarktet (Endung der Teilenummer "-NS1"). Weiterhin sind beide Versionen bestellbar, eine Abkündigung der Schirmring-Version ist aktuell nicht geplant.

Unseren Kunden stehen zwei Kontaktarten zur Auswahl:

• Gestanzte Kontakte werden am Band geliefert und eignen sich besonders zur automatisierten Verarbeitung und sind dabei recht kostengünstig in der Beschaffung. Außerdem haben Sie eine erhöhte Vibrationsfestigkeit.

• In besonders rauen Umgebungen empfehlen wir die hochwertigeren gedrehten Kontakte. Diese sind stabiler und können mehr Strom übertragen.

Beide Kontaktarten sind mit verschiedenen Beschichtungen verfügbar (Zinn, Silber, Gold in verschiedenen Schichtdicken).

Es wurde eine optimierte Version der gestanzten Kontakte in das Standardportfolio aufgenommen. Anstelle von zwei Griffzapfen (Code "1", z.B. SS16M1F) kommt die neue Version mit drei Griffzapfen und verspricht eine verbesserte Zugfestigkeit (Code "2", z.B. SS16M2F). Eine Abkündigung der ursprünglichen Version ist derzeit nicht geplant, beide Varianten sind weiterhin verfügbar. Die Versionen sind austauschbar, untereinander kompatibel und es können die gleichen Handcrimpwerkzeuge verwendet werden.

Bei der eco|mate RM Serie stehen die 5 mechanischen Kodierungen N (Standard), W, X, Y und Z zur Auswahl. Bei Bedarf fragen Sie die entsprechenden Möglichkeiten gerne bei uns an.

Die Blindstopfen AT13-204-2005 / A114017 sind dafür vorgesehen Steckverbinder mit Einzeladerabdichtungen von hinten abzudichten sollten nicht alle Kontaktplätze benötigt werden. Bitte beachten Sie für weitere Details die eco|mate RM Aufbauanleitung. Die Blindstopfen können nicht für eine mechanische Kodierung genutzt werden.

Eco|mate RM Steckverbinder bieten bei Baugröße 12 und 14 die Möglichkeit eines Wellrohranschlusses. Beachten Sie hierfür die Teilenummern mit der Endung "-TH" und die benötigten Wellrohradapter. Weitere Informationen finden Sie in der eco|mate RM Aufbauanleitung.

Bei den Dichtungen stehen aktuell zwei Standardmaterialien zur Auswahl: NBR weißt eine erhöhte Beständigkeit gegen verschiedene Medien auf, ist allerdings nur für einen Temperaturbereich von -40°-105°C freigegeben. Silikon (Endung "03") ist dahingegen empfindlicher aber bis 125°C beständig. Die Ausführungen mit Silikondichtung vermarkten wir aktiv, auf Anfrage unterbreiten wir Ihnen aber gerne auch ein Angebot für die NBR Version. Die Kosten unterscheiden sich in den meisten Fällen nicht.
