SC000030

Datenübersicht

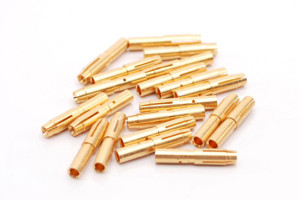

Produktbezeichnung: Buchsenkontakt gedreht 1,0 mm für 0,10-0,25mm²
Bemessungsstrom (40 °C) 10 A

Produktverfügbarkeit und Preis(hidden Caption)

Produktverfügbarkeit
Liefereinheit: 500 Stück
Mind. Bestellmenge: 500 Stück
Einzelpreis: 0,35 €
Gesamtpreis zzgl. MwSt.: 175,00 €
Anfrage senden
NEXAR wird geladen, bitte warten...

Technische Daten

Teilekategorie Buchsenkontakt
Geschlecht weiblich
Anschlusstechnik Crimp
Kontaktdurchmesser 1,0 mm
Bemessungsstrom (40 °C) 10 A
max. Anschlußquerschnitt 1
min. Anschlußquerschnitt 0.34

Häufig gestellte Fragen (FAQs)

Für eine vollständige Stückliste werden die folgenden Produkte benötigt:

  • Kabelsteckverbinder und Gegenstück des gegenteiligen Geschlechts (Kupplung/Geräteteil)

  • bei Kupplungen und 90° Kabelsteckern: Endhülse

  • Abhängig von der Anwendung: Schutzkappe

  • Crimpkontakte

  • Handcrimpwerkzeug oder pneumatisches Werkzeug

M23 Signal bietet eine Geräteteil Version mit Tauchlötkontakten, z.B. MA1LKE1700-237F. Alternative Polbilder können Sie gerne bei uns unter industrial@amphenol.de anfragen. Unsere fliegenden Konfektionen mit Platinenstecker erlauben alternativ mehr Flexibiltät und Fehlertoleranz.

Kodierungen dienen bei M23 Signal Steckverbindern zur korrekten und fehlerfreien Signalübertragung. Diese zeigt sich allerdings nur als Stelle in der Teilenummer, eine mechanische Kodierung liegt nicht vor. Standardweise passen die Kodierungen E und P zusammen, weiter passen F mit S und G mit R. Eine korrekte Kombination lautet z.B. MA5CAE1200-S1 und MA5RAP1201.

Haben Sie spezielle Anforderungen zwecks Anzahl der Kabelausgänge oder deren Durchmesser prüfen wir gerne die Realisierung einer Sonderversion auf Basis des Kabel-Datenblattes.

Standardweise kommen unsere motion|grade Steckverbinder mit silberfarbenem Metallgehäuse. Alternativ prüfen wir bei entsprechenden Abnahmemengen eine farbliche Anpassung der verschiedenen Komponenten in der gewünschten Farbe.

Unsere motion|grade Steckverbinder sind mit der Schutzklasse IP67 freigegeben und damit wasserdicht. Die Anforderung 30min bei 1m Wassertiefe ist hierbei nur eine Mindestanforderung. Auf Wunsch prüfen wir die Dichtigkeit auf spezielle Wassertiefen und Verweildauern.
