MB1JJN0800

Datenübersicht

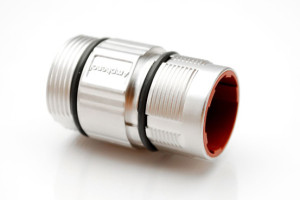

Produktbezeichnung: Kupplungsstecker; 7-polig; Schraubverschluss; gerade; IP67
Bemessungsspannung630 V
Polzahl (ohne PE)
Bemessungsstrom (40 °C)30 A
AnschlusstechnikCrimp
KontaktoberflächeGold
IP-Schutzklasse gestecktIP67

Produktverfügbarkeit und Preis

Produktverfügbarkeit
Liefereinheit: 50 Stück
Mind. Bestellmenge: 50 Stück
Einzelpreis: 3,52 €
Gesamtpreis zzgl. MwSt.: 176,00 €
Anfrage senden
NEXAR wird geladen, bitte warten...

Technische Daten

Teilekategorie Kupplungsstecker
Geschlecht männlich
Verriegelungssystem Schraubring
Gehäusebauform gerade
Zugentlastung ja
IP-Schutzklasse gesteckt IP67
Bemessungsspannung 630 V
Bemessungsstrom (40 °C) 30 A
Kontaktoberfläche Gold
Polzahl (ohne PE) 7
Kontaktdurchmesser 2,0 mm
min. Anschlußquerschnitt 1
max. Anschlußquerschnitt 2.5
Steckverbinderkodierung ohne

Häufig gestellte Fragen (FAQs)

Für eine vollständige Stückliste werden die folgenden Produkte benötigt:

  • Kabelsteckverbinder und Gegenstück des gegenteiligen Geschlechts (Kupplung/Geräteteil)

  • bei 90° Kabelsteckern: Endhülse

  • Abhängig von der Anwendung: Schutzkappe

  • Crimpkontakte

  • Handcrimpwerkzeug oder pneumatisches Werkzeug

Haben Sie spezielle Anforderungen zwecks Anzahl der Kabelausgänge oder deren Durchmesser prüfen wir gerne die Realisierung einer Sonderversion auf Basis des Kabel-Datenblattes.

Standardweise kommen unsere motion|grade Steckverbinder mit silberfarbenem Metallgehäuse. Alternativ prüfen wir bei entsprechenden Abnahmemengen eine farbliche Anpassung der verschiedenen Komponenten in der gewünschten Farbe.

Unsere motion|grade Steckverbinder sind mit der Schutzklasse IP67 freigegeben und damit wasserdicht. Die Anforderung 30min bei 1m Wassertiefe ist hierbei nur eine Mindestanforderung. Auf Wunsch prüfen wir die Dichtigkeit auf spezielle Wassertiefen und Verweildauern.
